測量原理:

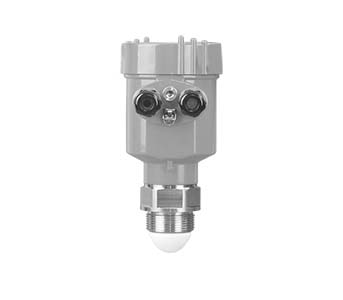

80G雷達物位計采用調頻連續波(FMCW)技術,雷達物位計通過其天線發射一個高頻連續調頻的雷達信號。該發射的信號被介質反射并被天線接收為具有不同頻率的回波。 頻率的變化與距離成正比并被換算為料位高度。
應用范圍:
雷達儀表采用非接觸式測量方式對液體和固體介質進行物位測量。即便在高壓和極端溫度下,它們也能測量各種液體介質。例如溶劑測量,腐蝕性介質測量,衛生型測量等。同時對于較輕和較重的固料也可穩定可靠測量,即使強烈的粉塵和噪音,粘附和冷凝都不會影響測量效果。
產品優點:
1、非接觸式測量。
測量既不會受到介質特性變化,過程條件變化的影響,如:溫度、壓力或粉塵強烈等。 調整設定非常簡便,無需填充和排空容器,節省了儀表啟動的時間,且該儀表基本完全免維護。
2、量程大、盲區小
測量范圍為0.1~120m,基本滿足現場工況測量要求。
3、天線尺寸小,波束角小,聚焦能力強。
便于雷達現場安裝。對于罐內環境抗干擾能力更強。例如罐內有攪拌、加熱盤管、擋流板等或直管內測量效果依舊良好。
4、精度高
精度可達到±2mm,完全可以滿足非計量級現場工況精度要求。
5、信號波長短
對于粉料、顆粒等物位的測量效果更佳
技術指標:
應 用:液體
測量范圍:10m/30m/120m
過程連接:螺紋
過程溫度:(-40~130)℃/(-40~200)℃
過程壓力: (-0.1~0.3)MPa
精 度:±2mm/±2mm/±5mm
天線/材質:透鏡天線/不銹鋼+PTFE
頻 率:80GHz
防爆等級:Exia IICT6/Exd IICT6
外 殼:鋁殼:IP67/塑料殼:IP65
輸出信號:(4~20)mA/HART/RS485(Modbus)
現場顯示:點陣液晶,可顯示曲線(標配)
供 電:兩線制:(DC24V)
四線制:(DC24V或AC220V)
