外貼式超聲波液位計
.

外貼式超聲波液位計

發布時間:2021-05-11 11:01:30人氣:

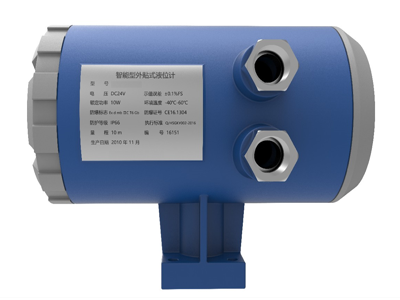

HCUT-2020 外貼式超聲波液位計(圖1)

真正的非接觸式測量


本公司生產液位計突破傳統開罐接觸的安裝方式,可對密閉容器內液位高度實現真正非接觸測量。 聲吶傳感器(探頭)安裝于被測容器外壁的正下方(底部),不需對被測容器開孔,安裝簡易,可以實現在線安裝??蓪Ω邷?、高壓密閉容器內的各種有毒物質﹑強酸﹑強堿及各種純凈液體的液位進行精確測量。液位計對液體介質和容器的材質無特殊要求,并采用隔爆設計,滿足防爆要求,可廣泛使用。

極低測量盲區-全量程實時液位跟蹤


量程可達30米

測量盲區可低至30mm

抗沉淀,即使有大量沉淀,也不影響測量

高測量精度-實時控制生產過程


提供高達1cm的絕對測量精度

全新的溫度校準技術為更高的測量精度保駕護航

獨特的管道校準技術提供極方便的校準方式

傻瓜式安裝-極大的節省您的成本


傻瓜式安裝,傻瓜式調試

對于臥罐,可以做到免調試,極大的節省成本

7x24小時的免費電話售后支持

工作原理

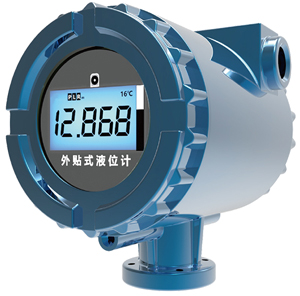

HCUT-2020 外貼式超聲波液位計(圖1)

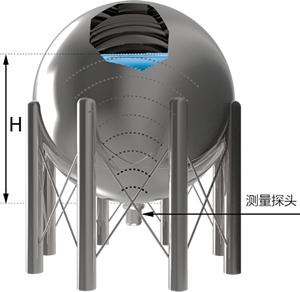

如圖所示,測量液位時,聲吶波信號從探頭發射出去,經過液面反射回來后由探頭檢測到回波信號?;夭ㄐ盘柦?jīng)專有算法處理后計算出時間t,系統根據公式計算出液面高度。
HCUT-2020 外貼式超聲波液位計(圖2)

  • H : 被測液位高度

  • t   : 聲吶波從發射到返回所用的時間

  • tg : 聲吶波在罐壁中的傳輸時間

  • v  : 聲吶波在液體中傳播的速度

  • α : 修正系數

適用范圍


適用因素要求
被測容器
  • 球形、立式、臥式等各種形狀

  • 要求容器正下方有長200mm,深200mm,高300mm的探頭安裝空間

  • 測量探頭安裝位置正上方到液體最高液面之間無固體結構(橫向隔板、漏板、立柱、攪拌)等阻隔

  • 容器底部罐壁(裝測量探頭位置)≤100mm

  • 容器底部罐壁(裝測量探頭位置)無襯層或氣體夾層

  • 容器底部罐壁(裝測量探頭位置)為硬質材料,如碳鋼,16MnR,304,316,玻璃鋼,硬橡膠等。

被測液體
  • 被測液體介質動力粘度<50mPa·s(cP)

  • 液體無嚴重沉積、結晶物及自聚

  • 液體不能懸浮大量固體和沉積大量泥沙,不能為乳濁液,不能有大量氣泡

  • 被測液體最好是單一液體或相溶混合物,如果是兩種或多種不相溶液體,會形成明顯界面,那么儀表要做特殊設置

被測處溫度容器底部罐壁(裝測量探頭位置)溫度決定選擇適用的探頭,常溫探頭在(-196℃~120℃),高溫在(60℃~200℃)。
環境溫度主機放置處溫度決定儀表主機選型,常溫型(-20℃~70℃),低溫型(-40℃~70℃)
環境濕度(0%~95%)RH
防爆等級ExdIICT6
防護等級IP65、IP67

性能指標


外貼式液位計兩線制四線制
量程規格3m、5m、10m、15m、20m、30m、50m
顯示分辨率1 mm
短時間重復性1 mm
測量誤差±1‰FS,±2‰FS,±5‰FS
遷移量±100m
信號輸出(4~20)mA,HART(最大負載500Ω)
功率
<1W
通信RS485、紅外、HART、Modbus
繼電器報警輸出AC 250V 5A,DC 30V 5A
主機適用環境溫度-20℃~ 70℃(常溫型),-40℃~ 70℃(低溫型)
探頭適用環境溫度-196℃~ 120℃(常溫型),60℃~200℃(高溫型)
適用環境濕度(0%~95%)RH
防爆標志ExdIICT6
外殼防護等級IP65,IP67
液位顯示128x64 LCD
盲區無盲區或微小盲區。盲區與壁厚有一定關系,微小盲區是壁厚的兩倍
電源DC 24VDC 24V,AC 220V
電氣接口M20x1.5
探頭至主機電纜長度5m、10m、15m、20m、25m、30m
主機重量2 KG
主機外形尺寸長158mm x 寬112mm x 高146mm
主機基座孔直徑M5

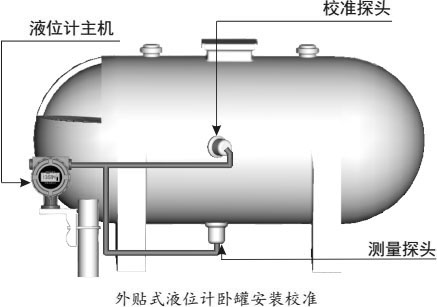

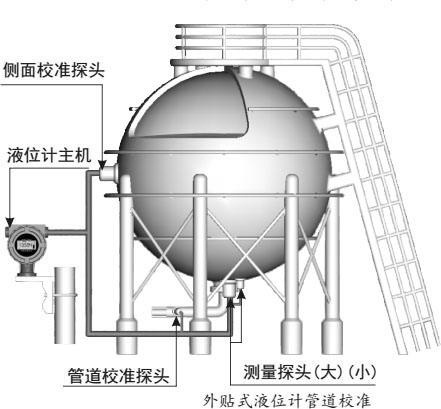

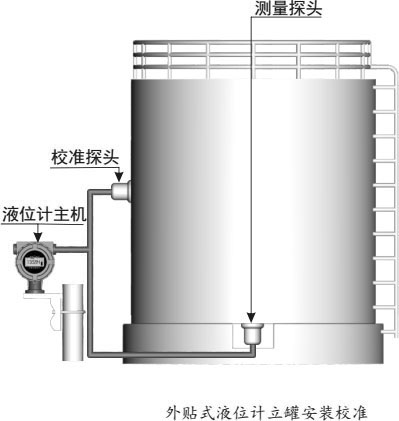

安裝方法


HCUT-2020 外貼式超聲波液位計(圖3)
HCUT-2020 外貼式超聲波液位計(圖4)
HCUT-2020 外貼式超聲波液位計(圖5)
HCUT-2020 外貼式超聲波液位計(圖6)

部分已測介質




行 業部分己測介質
石化行業丙烯、LPG(液化氣)、C3、C4、正丁烷、丁烷、環氧乙烷、異丁烯、三氟乙烯  丁烯、丁二烯、煤油、汽油、輕質石腦油、戊烷、四氯乙烯、乙烯、氯乙烯  四氟乙烷、輕烴
多晶硅行業三氯氫硅、四氯化硅、液氯
有機硅行業液氯、一氯甲烷
氯堿行業液氯、液氨、堿液
氟化工行業氟化氫(氫氟酸)、氟利昂、四氟乙烷、三氟乙烯、四氟乙烯、全氟丙烯
苯化工行業甲苯、二甲苯、鄰二甲苯、苯酚、丙酮、純苯、丁酮、二甲苯、辛醇、乙醇
其它行業羰基鎳、偏二甲肼、三氯化磷、嗅素、變壓器油、乙醚、甲基叔丁基醚、氯仿、二甲醚、乙醛、酸性水、硝酸、酚水、鹽水、硫酸、牛奶、抽余油、輕質石腦油
