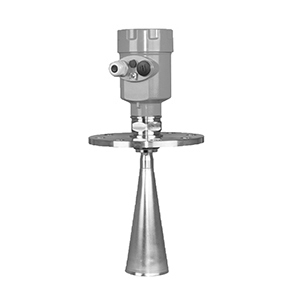

HCRD-206主要應用于液體測量,頻率26GHz,最大量程30米。因其信號發射部分的結構和材質,所以對高溫、高壓以及輕微腐蝕場合有很好的測量效果。因發射頻率高發射角度小盲區小,所以便于現場安裝測量和高精度測量,抗干擾能力更強,同時對小罐體的液位測量也具有很好的測量效果。
測量原理
雷達物位計天線發射能力很低的極短的脈沖,這個脈沖以光速在空間傳播,遇到被測介質表面,其部分能量被反射回來,被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。
應 用: 液體、耐溫、耐壓、輕微腐蝕的液體
最大量程: 30m
測量精度: ±3mm
過程溫度:(-40~80)°C (-40~130) °C
(-40~250)°C (-40~400)°C
過程壓力: 常壓(-0.1~4.0)MPa
頻率范圍: 26GHz信號輸出: (4~20)mA/HART/Modbus電 源: 兩線制(DC24V) 、四線制(DC24V/AC220V)現場顯示: 標配外 殼: 標配過程連接: 螺紋/法蘭(選配)天線結構: 喇叭天線材料: 不銹鋼304/316L
