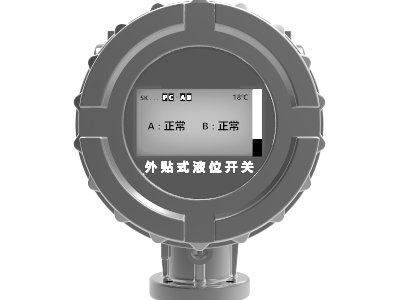

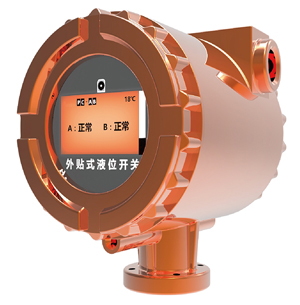

外貼式超聲波液位開關
.

外貼式超聲波液位開關

發布時間:2021-05-11 11:24:57人氣:

真正的非接觸式測量

液位開關傳感器(探頭)產生的聲吶脈沖可穿過容器壁,這個脈沖會在容器壁和液體中傳播,還會被反射回來。通過對這種反射特性的檢測和計算,就可以判斷出監測點處容器內是否有液。同時液位開關可輸出繼電器信號給后級電器或其它設備,從而實現對液位的監測或控制。

超高可靠性   不漏報,不誤報


球罐、立罐、臥罐、過程罐皆可測量

最大一個探頭大小的測量誤差

即使粘度高達90cP,也可穩定測量

單探頭   測量更精準

安裝更簡單

屏蔽雙探頭帶來的溫漂影響

更方便現場走線

簡易快速安裝   極大的節省您的成本

傻瓜式安裝調試

對于大部分儲罐,可以做到免調試,極大的節省成本

7x24小時的免費電話售后支持

工作原理

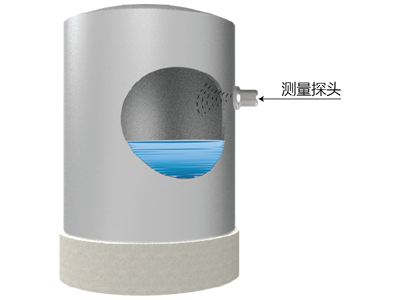

HCUT-2020 外貼式超聲波液位開關(圖1)

外貼式液位開關傳感器(探頭)產生的聲吶脈沖可穿過容器壁,這個脈沖會在容器壁和液體中傳播, 還會被反射回來。通過對這種反射特性的檢測和計算,就可以判斷出監測點處容器內是否有液。 同時外貼式液位開關可輸出繼電器信號給后級電器或其他設備,從而實現對液位的監測或控制。

功能特點


單探頭

 只需一個探頭,就可以實現精準測量。

非接觸式測量液位,安全

 在測量有毒害、腐蝕性、有壓力、易燃易爆、易揮發、易側漏的儲罐時,聲吶傳感器(探頭)外貼在罐壁上, 不使用閥門、連通管、接頭,不需開孔,不接觸罐內的液體和氣體,非常安全。



安裝、維修方便

 安裝維修時不開罐、不清罐、不影響生產。

在線調試

 調試方便,特別適用于存在危險且不宜開蓋的場合,降低了調試難度。

一鍵校準

 只需一鍵,即可完成校準。

可測大部分罐形

 球罐、臥罐、立罐、過程罐全部都可以測量

安裝調試大幅簡便

 高度智能化,現場安裝調試工作大幅減小,實現傻瓜式安裝。

故障繼電器輸出

當探頭故障或儀表故障時,會通過故障繼電器輸出故障信號,保證生產運行安全

實時溫度校準

 可實時測量罐壁溫度,進行一定程度的溫度補償。溫度數據既可就地顯示,也可以遠傳至控制室。

適用范圍


適用因素要求
被測容器
  • 球形、立式、臥式等各種形狀

  • 容器罐壁(裝測量探頭位置)厚度≤60mm

  • 容器罐壁(裝測量探頭位置)無襯層或氣體夾層

  • 容器罐壁(裝測量探頭位置)為硬質材料,如碳鋼,16MnR,304,316,玻璃鋼,硬橡膠等。

被測液體
  • 被測液體介質動力粘度<90mPa·s(cP)

被測處溫度容器底部罐壁(裝測量探頭位置)溫度決定選擇適用的探頭,常溫探頭在(-196℃~120℃),高溫在(60℃~200℃)。
環境溫度主機放置處溫度決定儀表主機選型,常溫型(-20℃~70℃),低溫型(-40℃~70℃)
環境濕度(0%~95%)RH
防爆等級ExdIICT6
防護等級IP65、IP67

性能指標


外貼式液位開關
電源DC 24V
輸出信號繼電器輸出(無源節點)
繼電器容量(DC 30V 6A)、(AC 250V 6A)
重復性誤差±5mm
可測壁厚最大60mm
容器材質鋼、不銹鋼、玻璃、不發泡塑料等密實材料
可測介質純凈液體、乳狀液體、懸浮狀液體
環境溫度-40℃~ 100℃、-60℃~ 200℃
環境濕度(0%~95%)RH
額定功率3W
電器接口規格M20 x 1.5
外殼材質鑄鋁
外殼防護等級IP65、IP67
防爆標志ExdIICT6
重量2 KG
外形尺寸長158mm x 寬112mm x 高148mm

安裝方法

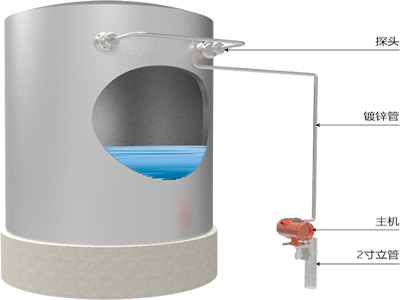

HCUT-2020 外貼式超聲波液位開關(圖2)
