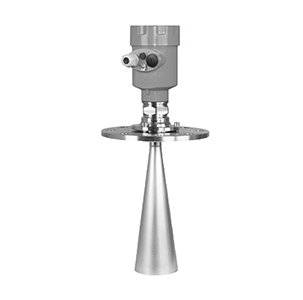

應用于固體、弱粉塵或結晶、結露場合的料位測量,頻率26GHz,最大測量范圍30米。因其發射頻率高、波長更短、發射角度小、盲區小、天線尺寸小等特點,所以便于現場安裝、抗干擾能力強,對于粉料、顆粒等物位的測量效果更佳,最大限度的增加了雷達的測量范圍,對于小罐體和特殊罐體的測量有了更好的適應性。
測量原理
雷達物位計天線發射能力很低的極短的脈沖,這個脈沖以光速在空間傳播,遇到被測介質表面,其部分能量被反射回來,被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。
應 用:固體:固體顆粒 弱粉塵或結晶、結露環境
最大量程:30m
測量精度:±15mm
過程溫度: (-40~130)°C
過程壓力: (-0.1~4.0)MPa
頻 率: 26GHz
信號輸出: (4~20)mA/HART/Modbus
電 源: 兩線制(DC24V)、四線制(DC24V/AC220V)
現場顯示: 標配
外 殼: 標配
過程連接: 螺紋/法蘭(選配)
天線結構: 喇叭
