測量原理:

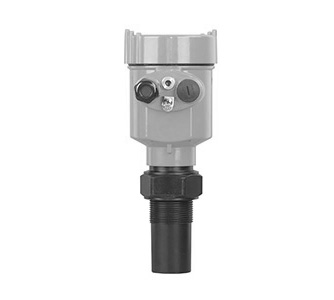

超聲波液位計是由微處理器控制的數字液位儀表。在測量中超聲波脈沖由傳感器(換能器)發出,聲波經液體表面反射后被同一傳感器接收或超聲波接收器,通過壓電晶體或磁致伸縮器件轉換成電信號,并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。 由于采用非接觸的測量,被測介質幾乎不受限制,可廣泛用于各種液體和固體物料高度的測量。
產品特點:
多脈沖低電壓多點發射發射電路,雙平衡抑制噪聲多點接收電路,提高儀器可靠性,解決物位不平整測量不準確的難題,并大大加強抗干擾能力,可在變電站發射塔附近穩定工作。
1、自動功率調整、增益控制、溫度補償。
2、先進的檢測技術,豐富的軟件功能適應各種復雜環境。
3、采用新型的波形計算技術,提高儀表的測量精度。
4、具有干擾回波的抑止功能保證測量數據的真實。
5、傳感器采用四氟乙烯材料,可用于各種腐蝕性場合。
6、多種輸出形式:可編程繼電器輸出、高精度4-20mA電流輸出、Rs-485數字通信輸出 分體超聲波液位探頭。
技術指標:
應 用:工業領域液體
測量范圍:(0.25~5.0)m
過程連接:螺紋G1 1/2A
過程壓力:(-0.02~0.1)MPa
精 度: ±0.5% (滿量程)
天線材質:PC / PTFE
頻 率:55kHz
防爆等級:Exia IIC T6 / Exd IIC T6
外 殼:鋁殼:IP67 / 塑料殼:IP66
現場顯示:點陣液晶,可顯示曲線(標配)
信號輸出:(4~20)mA/HART/RS485(Modbus)
供 電:兩線制:(22.8~26.4)VDC
四線制:(24VDC/220VAC)
