射頻導納物/液位計
.

射頻導納物/液位計

發布時間:2021-05-11 09:42:19人氣:

  射頻導納液位計是基于射頻導納原理的連續液位測量產品。該產品具有穩定性高、靈敏度高、適用范圍廣等優點。相比傳統的電容式物位計,產品采用模塊化設計,能夠簡潔方便地實現儀表設定,一旦設定完成,即可正常使用并且終身免維護。使用戶能夠直觀地了解設備運行情況,并及時處理出現的問題,在復雜的工業場合也一樣安全可靠。其中智能型電子單元配有液晶模塊可選,無需使用任何外圍輔助設備,能夠自動獲取并顯示被測 物位當前值,為用戶提供更可靠的測量數據。HART通訊協議可選。
  測量原理

  傳統的電容式物位計,隨著物位上漲、物料覆蓋探頭,電路中探頭和介質之間的電容值(導電物料場合)或者探頭和管壁之間的電容值(絕緣物料場合)隨之增加。由于物位的變化引起了電容橋的失衡,因此電容值的變化取決于被測物料的介電常數。然后通過對信號的檢波、放大,最后輸出相應的信號。但由于結晶以及掛料的影響,電容式物位計無法長時間的穩定輸出所測物位。

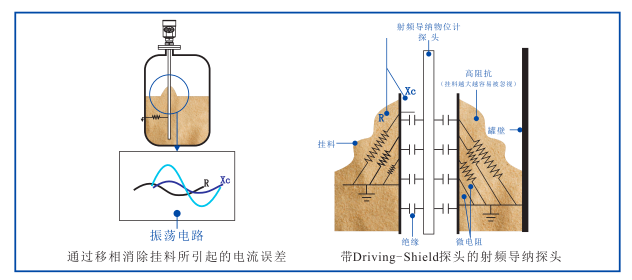

  射頻導納測量技術是具有獨特優勢的物位測量技術,能夠?qū)崿F(xiàn)阻抗和容抗的單獨測量。通過物理定律計算可得,任何掛料的阻抗和容抗的大小是相等的,所以由掛料產生的影響能夠被測量出來并且通過振蕩電路的移相,從總的輸出中消除
  射頻導納技術測量結果精度高,并且不受探頭掛料的影響,是目前使用場合最廣泛的一種測量技術。

HCRFA-射頻導納物/液位計(圖1)

■ 應用范圍

  電廠:煤堆、原煤倉、燃料倉、蓄水池、廢氣凈化 罐、倉泵、灰?guī)臁⒂拖涞?br style="margin: 0px; padding: 0px;"/>  化工:蒸餾塔、原料和中間體料倉、反應罐、氨水罐、有毒液體罐、固體料倉、分離器等
  石化:輸油管道、蒸餾塔、濃縮罐、液化氣罐、氨 水罐、汽鼓、煉油廠油庫、電脫界面、瀝青 罐等
  水和水處理:蓄水池、污水池、水處理罐、沉淀池、 消化塔、輸氣管道、深井、飲用水網絡等
  水泥:石料倉、生料倉、水泥倉、煤粉倉、爐渣存 儲倉等
  冶金:礦石料倉、礦石粉碎機、原料倉、輔料倉、 高爐、氧化鋁粉倉、電解池緩沖罐等
  油田:原油或成品油儲罐、三相分離器、沉降罐、 污水罐(池)及油水界面、鉆探泥漿罐等
  造紙:原料倉、儲料塔、干燥鼓等
  其他:采石場、食品、制藥、環保、造船等行業

  主要特點
  抗掛料  獨特的單獨測量阻抗和容抗設計提高了抗掛料能力
  適應性強 探頭使用溫度范圍:-100 ℃...500℃
  量程范圍 最小測量量程可達幾厘米最大測量量程可達數百米
  界面測量 適合測量油水界面和氣液界面
  不粘黏  適合測量粘稠性物料,探頭無掛料
  穩定性高 穩定可靠的輸出,耐飛灰、落料、水汽、結晶、結蠟影響
  免維護  無活動、無易磨損部件,無需經常清潔、保養、調試

  性能指標
           供    電:13VDC~35VDC
           輸    出:4~20mA
           環境溫度:-40℃~70℃
           介質溫度:-100℃~800℃
           線 性 度:0.5%
           重 復 性:0.1%
           延    時:1~30s可調
           火花防護:內置火花防護電路(對傳感器)
           電氣接口:M20*1.5
           電    纜:分體式電子單元與傳感器之間的專用連接電纜標準5m,最長50m
           過程連接:BSPT螺紋安裝(標準)
           法蘭安裝(可選)
           外殼防護:IP66
           認    證:ExiaIICT4
