本篇我們對雷達液位計和導波雷達液位計做一個詳細介紹,便于用戶們更好的了解它們的不同之處。
雷達液位計
原理

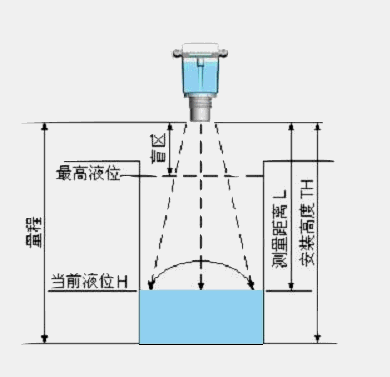

發射—反射—接收
雷達傳感器的天線以波束的形式發射電磁波信號,發射波在被測物料表面產生反射,反射回來的回波信號仍由天線接收。
發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離,送終端顯示器進行顯示、報警、操作等。
特點
雷達液位計最大的特點是在惡劣條件下功效顯著。無論是有毒介質,還是腐蝕性介質,也無論是固體、液體還是粉塵性、漿狀介質,它都可以進行測量。在測量方面,具有以下特點:
1、連續準確地測量
雷達液位計的探頭與介質表面無接觸,屬非接觸測量。能夠準確、快速地測量不同的介質。探頭幾乎不受溫度、壓力、氣體等的影響。
2、對干擾回波具有抑制功能
3、準確安全節省能源
雷達液位計采用材料的化學性、機械性都相當穩定,且材料可以循環利用,極具環保功效。
4、無須維修且可靠性強
微波幾乎不受干擾,與測量介質不直接接觸,幾乎可以被應用于各種場合,如真空測量、液位測量或料位測量等。
由于上等材料的使用,對情況極其復雜的化學、物理條件都很耐用,它可以提供準確可靠、長期穩定的模擬量或數字量的物位信號。
5、維護方便,操作簡單
雷達液位計具有故障報警及自診斷功能。根據操作顯示模塊提示的錯誤代碼分析故障,及時確定故障予以排除,使維護校正更加方便、準確,保障儀表的正常運行。
6、適用范圍廣,幾乎可以測量所有介質
從罐體的形狀來說,雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量;從罐體功能來說,可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量;從被測介質來說,可以對液體、顆粒、料漿等進行測量。
雷達液位計使用范圍廣,是非接觸式的測量方式,材質優良,故障率低。
導波雷達液位計
原理

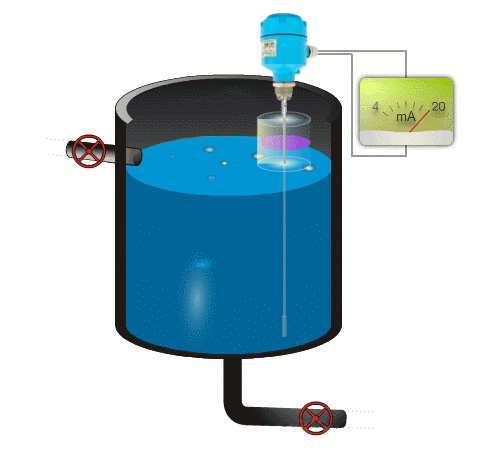

導波雷達液位計是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。
探頭發出高頻脈沖并沿纜式探頭傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號。
特點
對蒸汽和泡沫有很強的抑制能力,測量不受影響;
不受液體密度,固體物料的疏松程度、溫度、加料時的粉塵的影響;
低維護,高性能、高精度、高可靠性,使用壽命長。
那它們到底有什么區別呢
區別1:接觸方式不同
雷達液位計是非接觸式的,導波雷達液位計則是接觸式的。
也就是說,在食品等級要求較高的場合,是不能用導波雷達液位計的。
區別2:使用工況介質不同
導波雷達式液位計更需考慮介質的腐蝕性和粘附性,而且過長的導波雷達安裝和維護更加困難。
低介電常數的工況,無論雷達還是導波雷達測量原理都是基于介質介電常數差別,由于普通雷達發射的波是發散的,當介質介電常數過低時,信號太弱測量不穩定,而導波雷達波是沿導波桿傳播,信號相對穩定。另外,一般的導波雷達還有底部探測功能,可以根據底部回波信號能測量值加以修正,使信號更為穩定準確。
區別3:選型有不同
普通雷達可以互換使用,而導波雷達由于導波桿(纜)長度根據原工況固定,一般不能互換使用,受此影響導波雷達的選型要比普通雷達麻煩。
區別4:測量范圍不同
普通雷達在30、40m的罐體上應用比較常見,甚至可測到60m。
導波雷達還要考慮導波桿(纜)的受力情況,由于受力的原因一般用導波雷達的測量距離不會很長。
不過在一些特殊工況導波雷達有明顯的優勢,如罐內有攪拌,介質波動大,這樣的工況用底部固定的導波雷達測量值要比普通雷達穩定;
還有小罐體內的物位測量,由于安裝測量空間小(或罐內干擾物較多),一般普通雷達不適用,這時導波雷達的優勢就顯現出來了。
區別5:樣式不同
雷達式液位計是喇叭口形狀的,而先導式液位計則是有導波桿的。
兩個形狀不同自然在一些使用場合上會有不同。
