外貼式液位計在液氨儲罐安全監控中的應用

發布時間:2021-09-16 11:30:26人氣:

一、液氨的性質介紹

氨是化工生產過程中的重要原料。氨氣屬可燃性氣體,同時又是有毒物質,常溫常壓下易溶于水形成氨水,加壓易被液化為無色液體。為便于儲存和運輸 ,工業上通常采用常溫高壓或低溫加壓的方式將氨液化。氨的危險l生表現如下 :

(1)氨氣的物理性質表現為無色、有刺激性惡臭味,分子式N H3,分子量l7.03,相對密度0.7714 g/L,熔點-77.7℃,沸點33.35℃,自燃點651.1l℃,遇火源會引發火災或爆炸。液氨蒸氣與空氣混合物爆炸極限16 %~25 %(最易引燃濃度17 %),溶于氯仿、乙醚,是許多元素和化合物的良好溶劑。

(2)液氨的化學性質表現為水溶液呈堿性。液態氨將侵蝕某些塑料制品、橡膠和涂層。液氨遇熱、明火等難以點燃,其危險性較低,但氨和空氣混合物達到16 %~25 %濃度范圍時遇明火會燃燒和爆炸,如有油類或其它可燃性物質存在,則危險性更高。液氨不能與乙醛、丙烯醛、硼、鹵素、雙氧水等物質共存 。

(3)液氨毒理學:氨氣經呼吸道侵入人體,對粘膜和皮膚有堿性剌激及腐蝕作用,可造成組織溶解性壞死,高濃度時可引起反射性呼吸停止和心臟停搏。眼睛接觸液氨或高濃度氨氣可引起灼傷,嚴重者可發生角膜穿孔。皮膚接觸液氨可致灼傷。當空氣中氨濃度達700 mg/;m,人體吸入30 m in即可中毒 ,濃度達1750~ 4500 mg/m時,可危及生命。

(4)此外,液氨在泄漏時形成的氣體、溶于水形成的混合物對環境有嚴重危害作用,對水體、土壤和大氣可造成污染。

綜上所述,液氨具有泄漏具有嚴重的危害性,液氨儲罐屬于重大危險源。近年來,國內外因氨氣泄漏導致急性中毒的各類重大事故時有發生,因此,對液氨儲罐的液位監控是至關重要的事情。

二、外貼式液位計的介紹

外貼式液位計采用聲吶測距原理,利用外貼在容器壁外部的專用探頭采集聲吶信號,以專用聲吶波處理技術為系統內核,采用先進的高速信號處理技術,利用陜西聲科的專用算法精確計算出容器內液位。計算出的液位值就地顯示并輸出遠傳信號。儀表可通過(4~20)mA模擬信號、HART、RS-485等接口將測量結果輸出至控制中心,同時也可以通過HART、RS-485、紅外等接口進行在線調試。

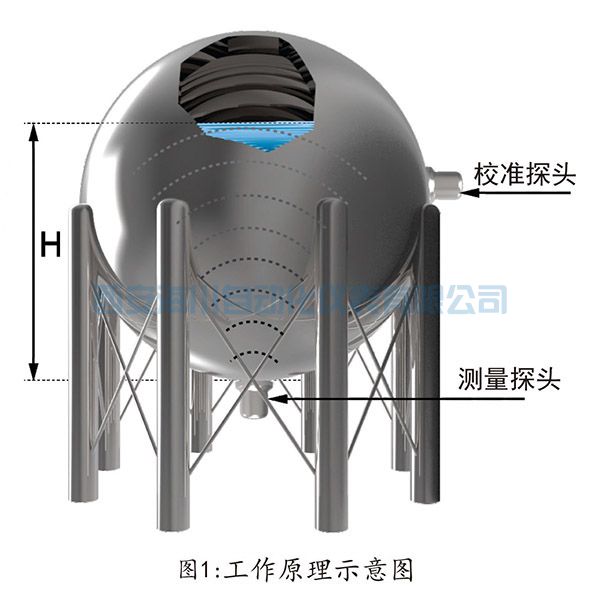

如圖1所示,測量液位時,聲吶波信號從探頭發射出去,經過液面反射回來后由探頭檢測到回波信號?;夭ㄐ盘柦?jīng)專有算法處理后計算出時間t,系統根據公式計算出液面高度。

H=v×(t/2-tg/2)×α

H:液位高度

v:聲吶波在液體中傳播的速度

t:聲吶波從發射到返回所用的時間

tg:聲吶波在罐壁中的傳輸時間

α:修正系數

三、液氨儲罐安裝應用外貼式液位計的優勢

1、首創外貼式兩線制技術
突破各種技術難關,成功研發出兩線制外貼式液位計。兩線制外貼式液位計實現了超低功耗,達到了工業現場兩線制儀表標準,簡化了現場布線要求,更利于安全防爆。

2、獨家溫度校準技術
液氨是受溫度影響密度變化比較大的介質,當儲罐內的液氨低于一半時,如果采用側面探頭校準模式,將無法正確校準,從而影響測量結果的精度。我公司溫度校準模式的外貼式液位計只需在儲罐底部安裝一個可以采集儲罐內部液氨實時溫度的測量探頭(側面不需再安裝探頭),知道儲罐內部溫度,再從聲科軟件系統的大數據庫中調取液氨該溫度下的聲速計算結果,從而保證測量結果高精度。溫度校準模式不僅精度大大提高,實現全量程實時校準,而且安裝方式也更簡邊,特別是球罐側面不需要安裝探頭,大大減少了現場安裝人員的工作量。

3、外貼式液位計測量精度超高,可達1‰FS
通過自帶的底部界位假波抑制功能,自動功率控制算法,自動采樣速率控制算法等功能大幅度的提高測量精度,在某些實用案例中絕對精度在1cm。

4、先進的自動功率控制算法,可實現微小盲區或無盲區
當液位較高時,使用較高的功率,當液位較低時,使用較低的功率,自動切換探頭功率。既增大了測量量程,又減小了測量盲區。從而實現了小盲區,甚至是無盲區的測量。

5、非接觸式測量液位,安全
實現真正非接觸測量,使安裝維護大幅簡單方便。

6、測量結果可靠,儀表性能穩定
外貼式液位計具有的自動校準功能,克服了傳統液位計長時間使用后精度降低的問題。其對自身工作狀態及硬件診斷功能,增加了外貼式液位計的可靠性與穩定性。

7、全量程實時跟蹤,空罐進液不需重啟
不論是空罐還是有液,不管液位的高低,液位計可以全量程實時跟蹤。

8、外貼式液位計安裝調試大幅簡便
液位計高度智能化,現場安裝調試工作大幅減小,實現傻瓜式安裝。

9、液位計顯示遠傳指標有多種選擇
液位計可以顯示遠傳液位、液位百分比、體積、質量等。

10、外貼式液位計帶繼電器輸出
可實現單點報警或雙點報警輸出。
